ROJEK PF400 FORMÁTOVACÍ PILA

POPIS:

FORMÁTOVACÍ PILA ROJEK PF400

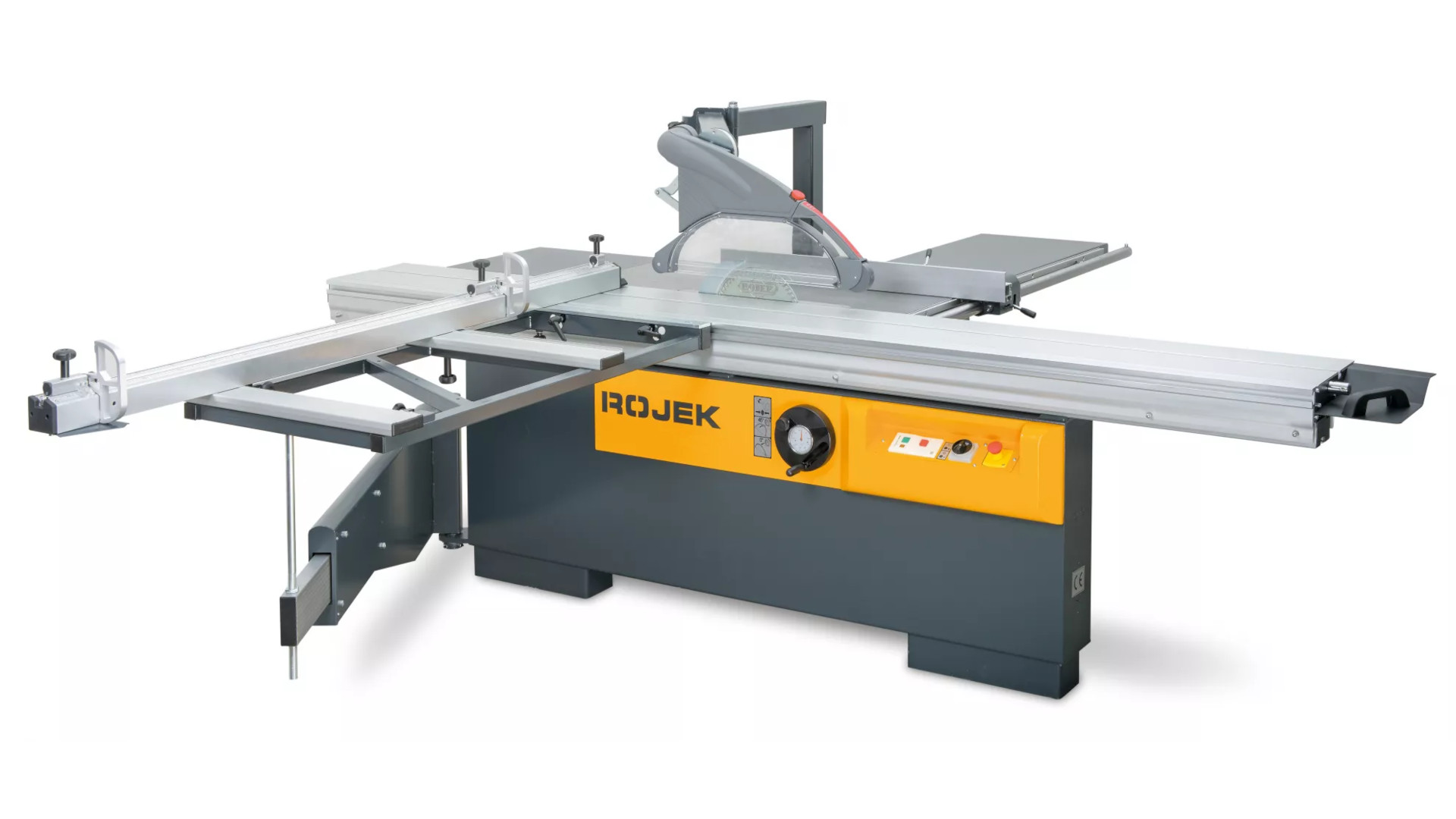

Ilustrační foto: Formátovaci pila ROJEK PF400

Konstrukce stroje prošla řadou technických inovací, které zvyšují užitné vlastnosti tohoto stroje. Kvalitní dílenské zpracování řadí tuto pilu mezi nejlepší ve své třídě. Ve standardu je vybavena formátovacím stolem s velmi přesným a tuhým uložením na kalených tyčích CV 360T, výbava na přání umožňuje stroj osadit formátovacím stolem vícekomorové velmi tuhé konstrukce CV 400T, přesné a tuhé provedení s uložením na ocelových tyčích, rozměr stolu 400 x 3200mm. Pilová mechanika zavěšena v robustním litinovém tělese s předřezem poháněným samostatným motorem je zárukou přesnosti a spolehlivosti.

TECHNICKÉ PARAMETRY:

• Výkon motoru (S6): 5,3 kW (volitelná výbava 7,5 kW)
• Napětí: 400 V
• Výkon motoru samostatného předřezu (S6): 1 kW
• Otáčky motoru: 2870 ot./min.
• Max. průměr pilového kotouče: 400 mm (bez předřezu)
• Max. průměr pilového kotouče s předřezem o průměru 120 mm / bez předřezu: 350 / 400 mm
• Průměr vřetena pilového kotouče: 30 mm
• Otáčky pilového kotouče: 4450 ot./min.
• Max. výška řezu 90° (s kotoučem průměru 400 mm): 138 mm
• Max. výška řezu 45° (s kotoučem průměru 400 mm): 96 mm
• Naklápění kotoučů: 0°-45°
• Max. šíře řezu: 1300 mm (volitelná výbava 1500 mm)
• Délka řezu: 3200 mm (volitelně výbava 2800 mm)
• Průměr předřezového kotuče: 120 mm
• Průměr vřetena předřezu: 20 mm
• Rozměry nástroje s drážkovacím systémem DADO (volitelná výbava) max. průměr/ max. šíře: 250/20 mm
• Otáčky předřezu: 8530 ot./min.
• Výška stolu: 892 mm
• Vyvodý pro napojení odsávání: 100 + 100 mm
• Hluk na prac. místě při zatížení: 85,3 dB

ROZMĚRY A VÁHA:

• Rozměry formátovacího stolu: 3200×360 mm (volitelná výbava 2800×360 mm)
• Rozměry stolu: 1185×500 mm
• Rozměry podpěrného rámu: 1240×650 mm
• Max. výška stroje: 1460 mm (1700 mm)
• Hmotnost: 765 kg

STANDARDNÍ VÝBAVA:

• Výkon hlavního motoru (S6) 5,3 kW (400V)
• Předřez s jemným nastavením a samostatným motorem (S6) 1 kW
• Formátovací stůl CV 360T délky 3,2 m s vedením na kalených tyčích
• Podpěrný rám 1240 x 650 mm kompletní s pravítkem 1950 mm, dva dorazy
• Vrchní odsávání (Parallelogram ROJEK), max. kotouč 400 mm, max. výška řezu 138 mm
• Šíře řezu 1300 mm
• Podélné pravítko s jemným doladěním, litinový držák, hliníkový profi l
• Prodloužení stolu plechové

VOLITELNÁ VÝBAVA A PŘÍSLUŠENSTVÍ:

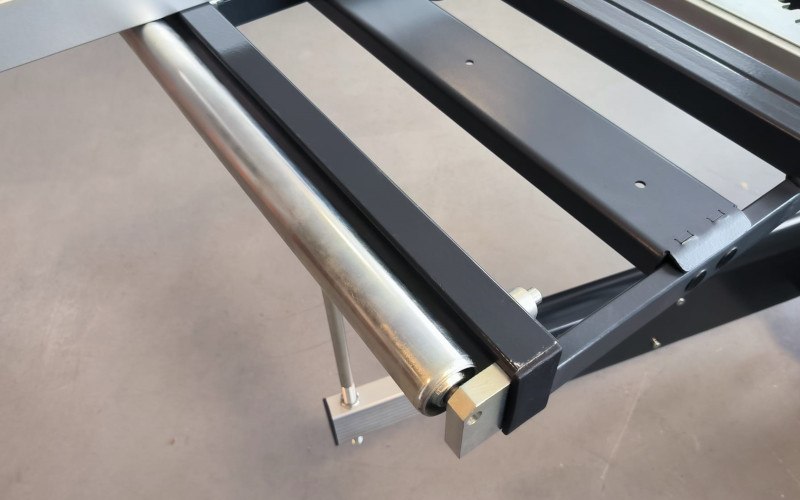

	Váleček podpěrného rámu

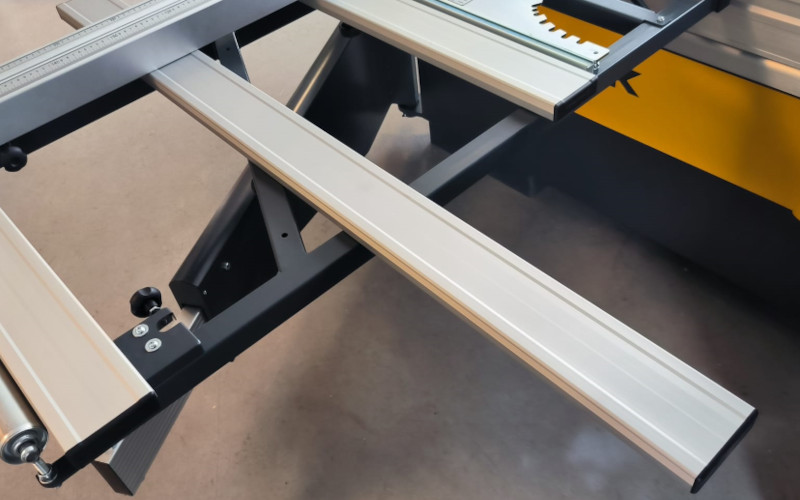

	Podpěrný profi l rámu délky 1400 mm
	Krátké úhlovací pravíto 800 mm

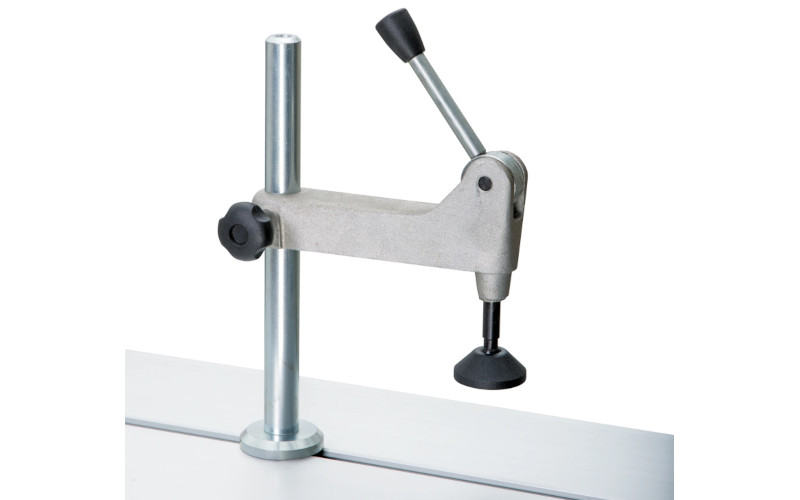

	Upínací excentr

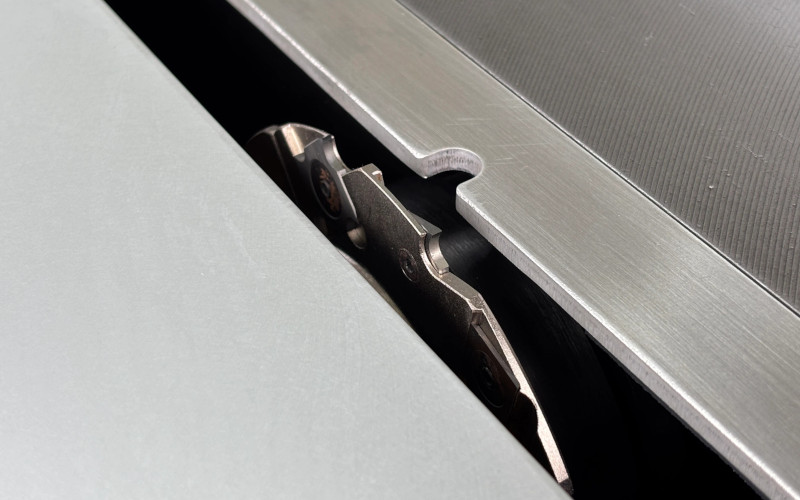

	Dražkovací vřeteno DADO max.průměr/šíře 250/20 mm

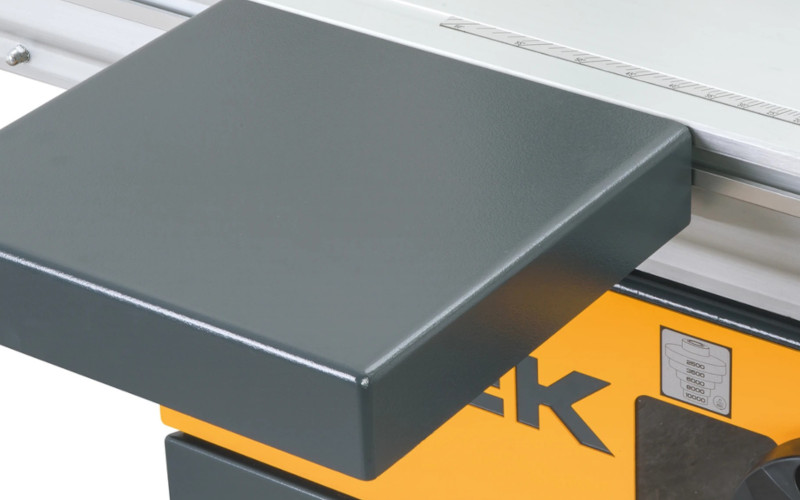

	Rozšíření stolu plechové s uchycením

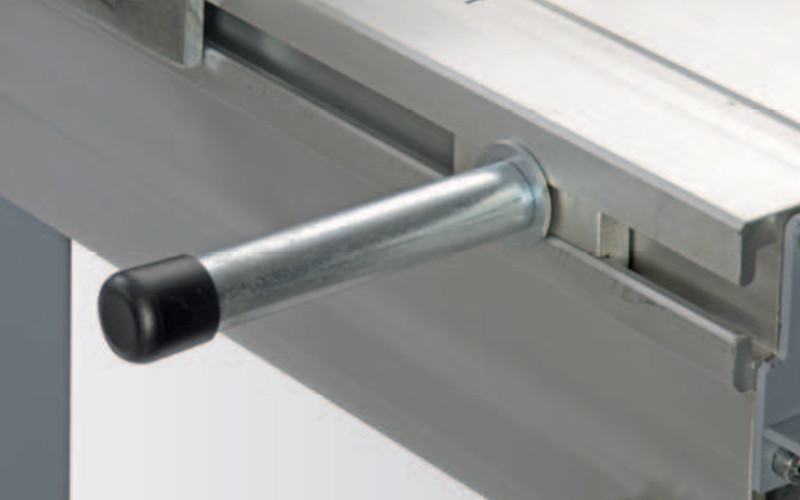

	Rukojeť formátovacího stolu

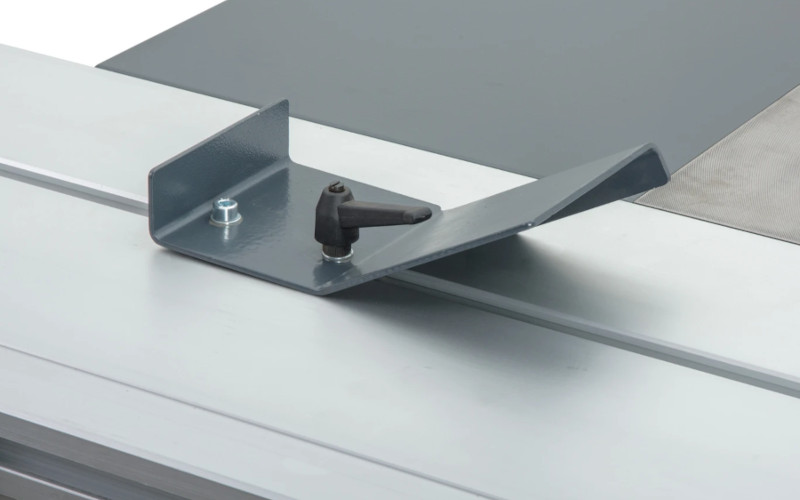

	Sámovací patka

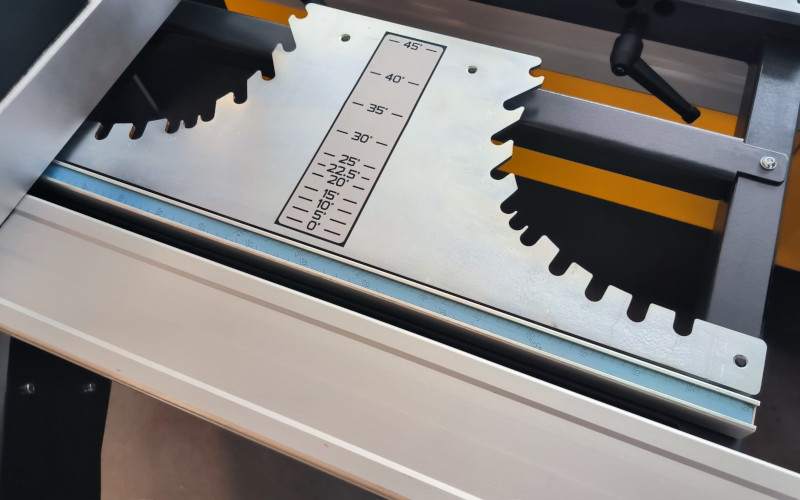

	Vějíř pro přesné úhlování 5°, 10°, 15°, 20°, 22,5°, 30°, 40°, 45°

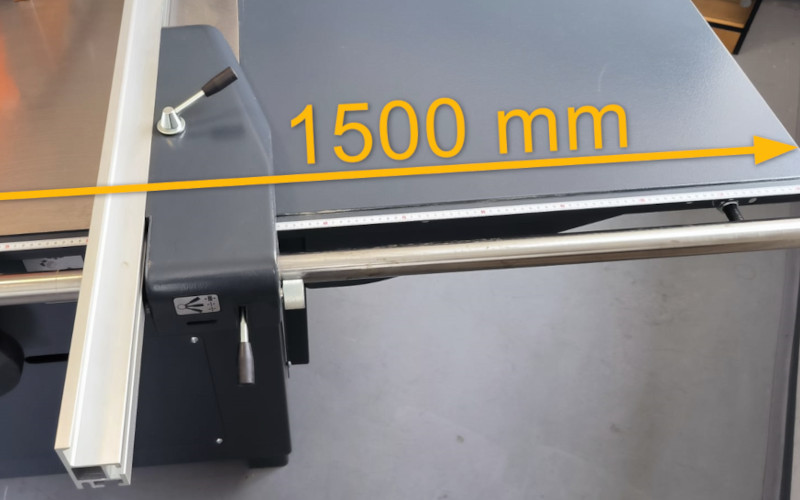

	Šíře řezu 1500 mm

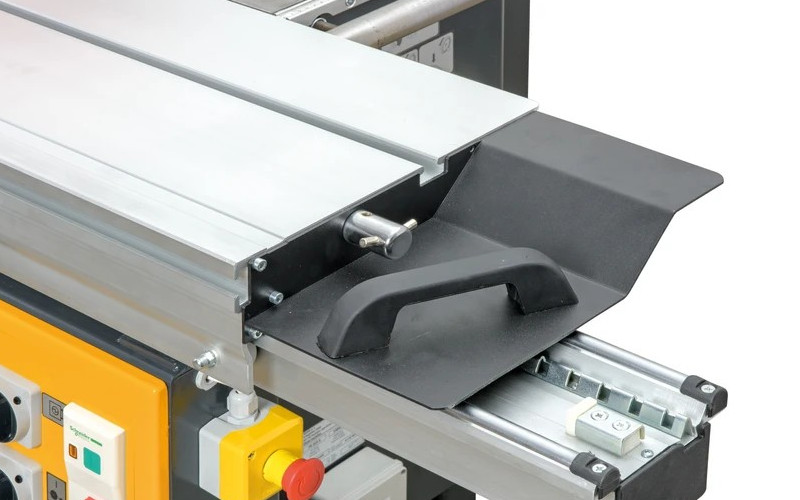

	Formátovací stůl CV 360T délky 2,8 m s vedením na kalených tyčích

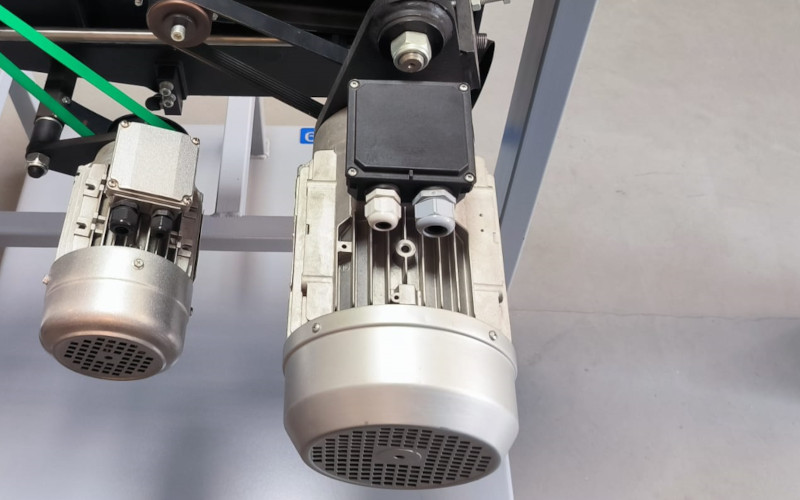

	Výkon hlavního motoru 7,5 kW (S6) (400V)

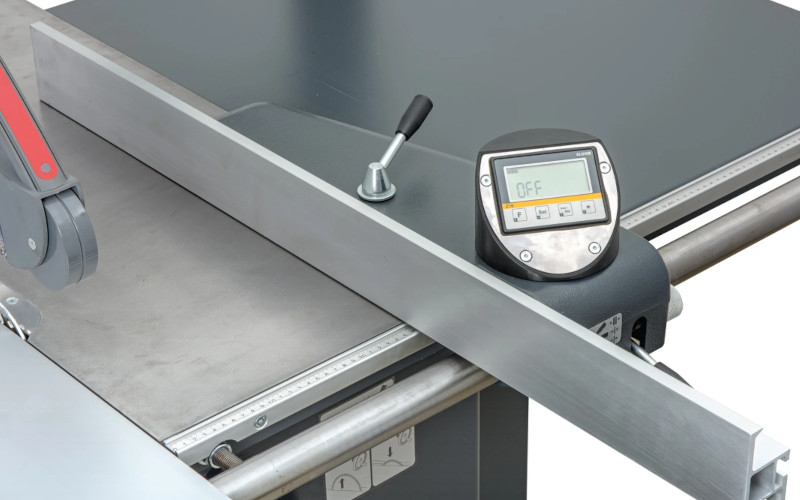

	ELGO digitální elektronické odměřování paralelního pravítka (pravítko pro podélné řezy)

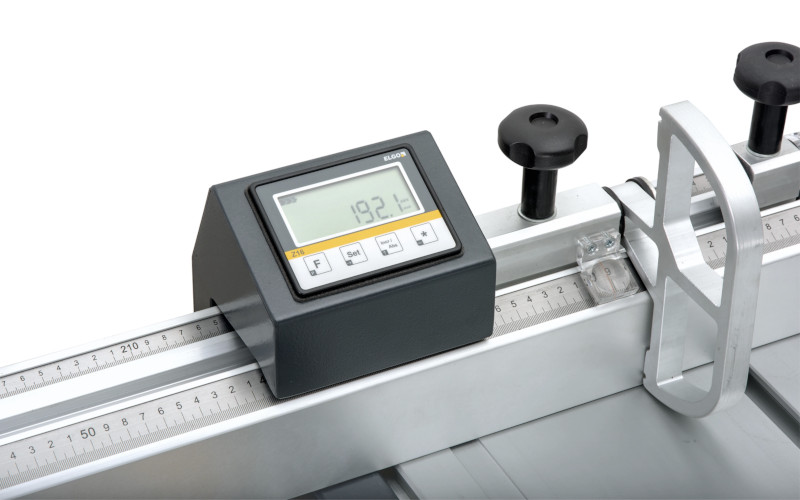

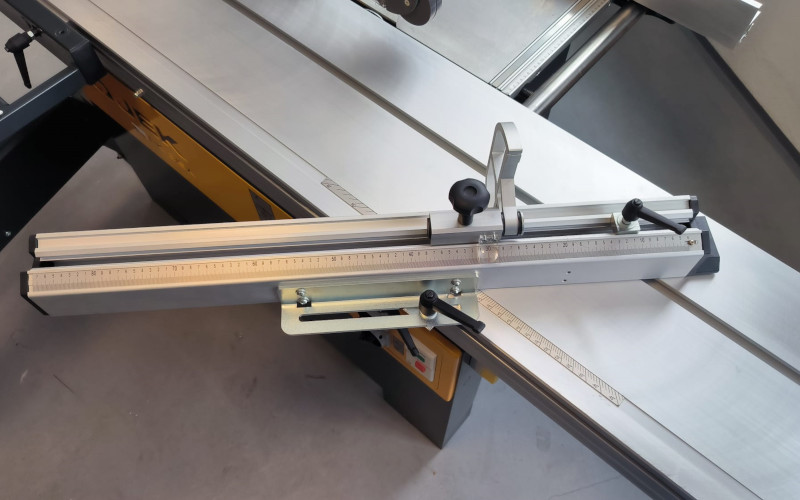

	ELGO digitální elektronické odměřování zarážek na příčném pravítku
	Paket: Formátovací stůl CV 400T délky 3,2 m s vedením na kalených tyčích, s ovládáním ve stole a s horním panelem ovládáním stroje
